  中望cad是一款图纸制作软件,能够进行二维制图和三维制图的图形设计软件,在中望CAD中有一个对象捕捉功能,可以根据绘制的图像来设置一下捕捉间距,但很多小伙伴不知道捕捉点怎么设置,下面这篇文章就介绍一下中望CAD启用捕捉点的具体方法。

  设置方法

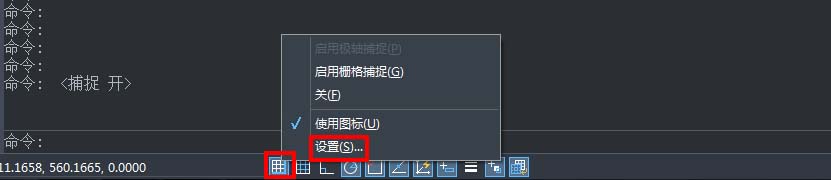

  1、首先,右键点击捕捉, 其在CAD下方。

  2、然后,再右键打开捕捉设置。

  中望cad怎么设置捕捉点?中望cad设置捕捉点的方法

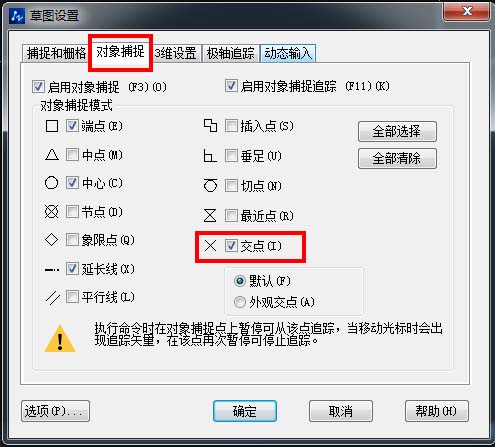

  3、打开草图设置里的对象捕捉。

  4、在对象捕捉页面有很多捕捉点,勾选要设置的交点。

  中望cad怎么设置捕捉点?中望cad设置捕捉点的方法

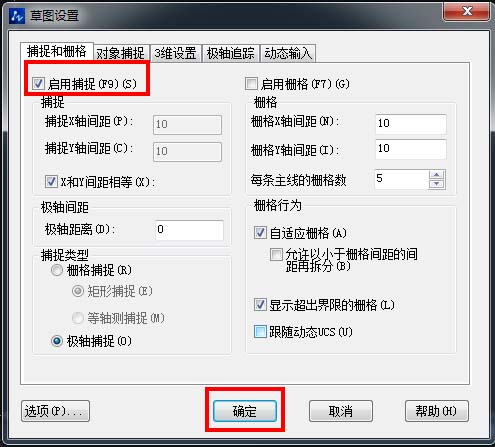

  5、接着,在左上角勾选启用对象捕捉, 再点击确定。

  中望cad怎么设置捕捉点?中望cad设置捕捉点的方法

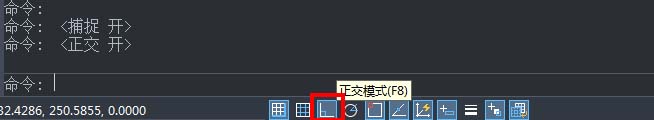

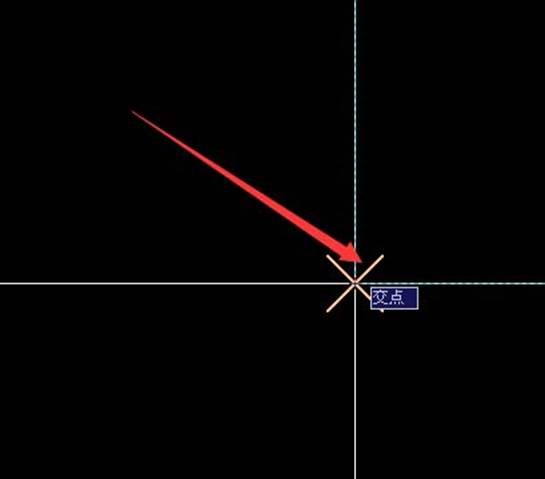

  6、最后, 打开正交,选择任一对象就可以看到选择到交点。
