ecotect采光分析教程

　　ecotect日照分析步骤？ecotect软件拥有强大的仿真和分析功能，可以帮助用户轻松的进行日照、阴影、发射和采光等环境的模拟，那么要怎么对日照进行分析呢？一起来看下具体的采光分析教程吧。

　　ecotect日照分析步骤？

　　1、建立模型并确定是否都赋予材质

　　2、导入.wea格式的气象数据

　　3、检查/修改表面法线：在Ecotect Analysis中表面法线（Surface Normals）是区分一个面内外的标志，一般情况下模型的表面法线都要朝外，这是正确计算日照、遮挡、热环境以及光环境等内容的前提。由于本例的模型是通过DXF格式导入的，所以在分析之前必须查看模型的表面法线方向，发现方向颠倒的必须修改。如果进行模拟分析后发现分析结果不正确或者没有计算结果显示，首先就应该查看模型的表面法线方向是否正确。

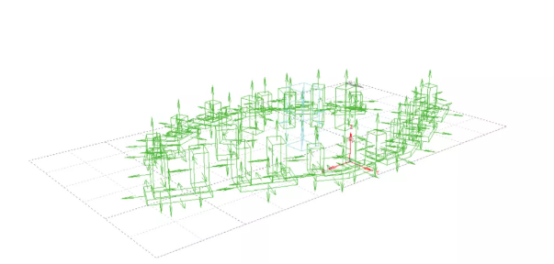

　　（1）检查模型表面法线：点击键盘CtrI+ F9或者Display（显示）菜单《Surface Normals （表面法线）。

　　（2）修改：点击Modify（修改）菜单一Surface Subdivision（表面调整功能）一Unify Normals of Coincident Surfaces（统一共面的法线方向）。

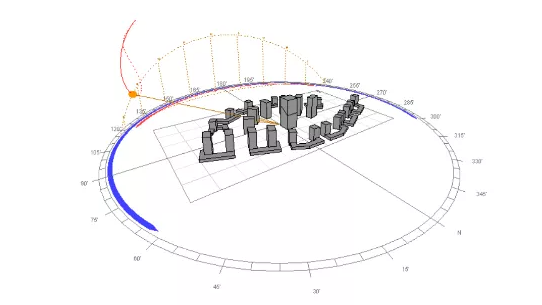

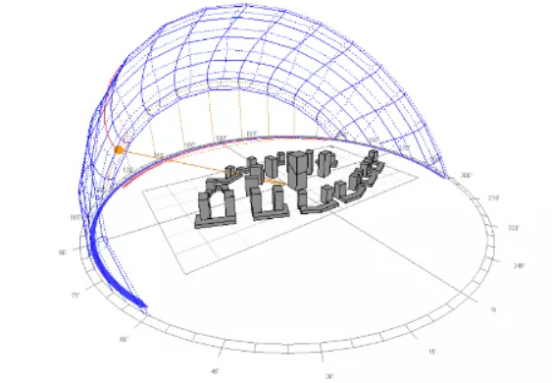

　　4、进入Shadow Setting（阴影设置）面板：勾选Daily Sun Path（全天太阳轨迹）和Annual Sun Path（全年太阳轨迹），分别得到一天当中太阳运行轨迹和一年中太阳运行轨迹。

　　5、点击屏幕最左端的VISUALISE（可视化页面），进入可视化界面。

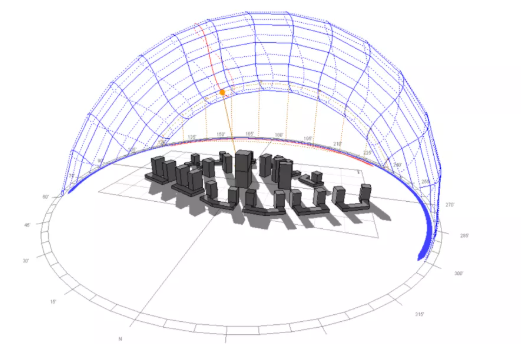

　　6、在Shadow Setting（阴影设置）面板页面中点击Show Shadow Range，显示阴影。

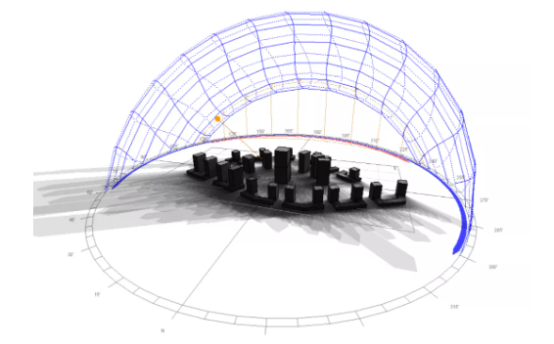

　　7、在Shadow Setting（阴影设置）面板页面中点击Hourly/Annual，可得到每日和每年的日照分析结果。
